KIT MAINTENANCE VT04 - FLUKE

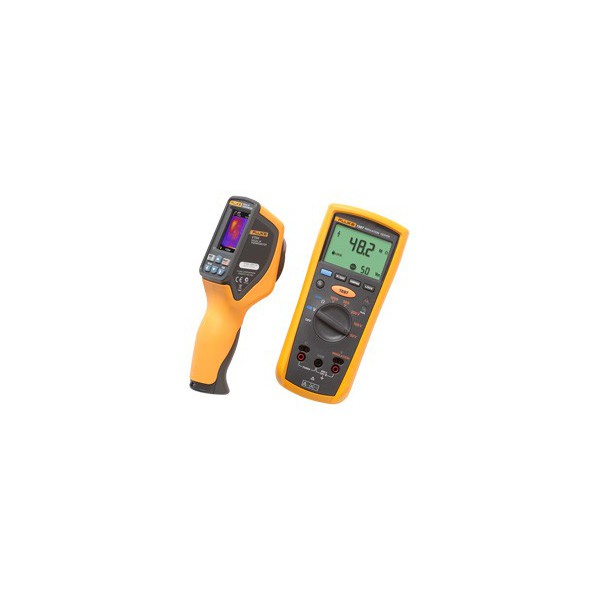

Le VT04 et le contrôleur de résistance d'isolement Fluke 1507 sont parfaits pour les applications de dépannage et de maintenance préventive.
Le VT04 et le contrôleur de résistance d'isolement Fluke 1507 sont parfaits pour les applications de dépannage et de maintenance préventive.
Fonctionnalités clés | |
Appareil photo numérique intégré | Oui |
Cartographie de chaleur infrarouge en surimpression | Oui, cinq modes de fusion |
Système optique | Système optique PyroBlend® Plus *images 4 fois plus nettes qu'avec le VT02 |
Champ de visée | 28° x 28° |
Alarme de température la plus haute/basse | Oui |
Enregistrement image par image | Oui |
Alarme Auto-monitor | Oui |
Type de pile | Li-ion rechargeable |
Formation | Aucune formation requise |
Ergonomie | Modèle portable ultra-fin |
Marqueurs de chaud et froid | Oui |
Général Caractéristiques | |
Autonomie | Huit (8) heures |
Gamme de températures de mesure | -10 °C à +250 °C |
Précision de la mesure de la température | +/- 2 °C ou +/- 2 % |
Mesure de température | Oui, point central |
Support de stockage (Carte Micro SD) | Permet d'enregistrer jusqu'à 10 000 images par Go (carte SD de quatre (4) Go incluse) |
Bande spectrale infrarouge | 6,5 μm à 14 μm |
Niveau et échelle | Auto |
Mécanisme de mise au point | Sans mise au point, aucune formation nécessaire grâce au fonctionnement entièrement automatisé |
Options de mise au point : options NEAR/FAR exclusives sélectionnables par l'utilisateur | NEAR < 23 cm ; FAR > 23 cm |
Dimensions | 21 x 7,5 x 5,5 cm ; < 350 g |
Format de fichier | Format .is2 enregistré sur la carte SD. L'utilisateur peut créer des rapports professionnels ou exporter des images dans SmartView (formats BMP, DIB, GIF, SPE, FIF, SPEG, JPG, PNG, TIF et TIFF) |
Sécurité et conformité | CFR47 : 2009 Classe A. Section 15 sous-partie B ; CE: EN 61326:2006 IEC/EN 61010-1:2010 |
Garantie | Deux (2) ans |
Mesure de tension AC/DC | ||
Précision | Gamme | 600 V |
Résolution | 0,1 V | |
50 Hz à 400 Hz ± (% lect. + points) | ± (2 % + 3) | |
Impédance d'entrée | 3 MΩ (nominal), < 100 pF | |
Rapport de rejet en mode commun (1 kΩ déséquilibré) | > 60 dB en DC, 50 ou 60 Hz | |
Protection contre les surcharges | 600 V RMS ou DC |
Mesure de résistance de la masse | ||
Gamme/Résolution | 20,00 Ω | 0,01 Ω |
200,0 Ω | 0,1 Ω | |
2 000 Ω | 1,0 Ω | |
20,00 kΩ | 0,01 kΩ | |
Précision | ± (1,5 % + 3) | |
Protection contre les surcharges | 2 V RMS ou DC | |
Tension de test en circuit ouvert | > 4,0 V ; < 8 V | |
Courant de court-circuit | > 200,0 mA |
Caractéristiques d’isolation | ||
Gamme de mesure | 1507 | 0,01 MΩ à 10 GΩ |
1503 | 0,01 MΩ à 2 000 MΩ | |
Tension d'essai | 1507 | 50 V, 100 V, 250 V, 500 V, 1 000 V |
1503 | 500 V, 1 000 V | |
Précision du test de tension | +20 %, -0 % | |
Courant de court-circuit | 1 mA (nominal) | |
Décharge automatique | Délai de décharge < 0,5 seconde si C = 1 µF ou inférieur | |
Indicateur de circuit sous tension | Contrôle interdit si tension de borne > 30 V avant l'initialisation du contrôle | |
Charge capacitive maximale | Opérationnel pour maximum 1 µF de charge | |
Précision de mesure | 50 V | ± (3 % + 5) |
100 V | ± (3 % + 5) | |
250 V | ± (1,5 % + 5) | |
500 V | ± (1,5 % + 5) | |
1 000 V | ± (1,5 % + 5) jusqu'à 2 000 MΩ, ± (10 % + 3) au-dessus de 2 000 MΩ |
Caractéristiques | ||
Tension maximale appliquée à une borne | 600 V AC efficaces ou DC | |
Température de stockage | -40 °C à 60 °C | |
Température de fonctionnement | -20 °C à 55 °C (-4 °F à 131 °F) | |
Coefficient de température | 0,05 x (précision spécifiée) par °C pour les températures < 18 °C ou > 28 °C | |
Humidité relative | 0 % - 95 % à 10 °C - 30 °C | |
0 % - 75 % à 30 °C - 40 °C | ||
0 % - 40 % à 40 °C - 55 °C | ||
Vibrations | Aléatoire, 2 g, 5 - 500 Hz selon MIL-PRF-28800F pour un instrument de classe 2 | |
Chocs | Chute d'une hauteur de 1 mètre selon IEC 61010-1 2e édition (test de chute d'une hauteur de 1 m, six côtés, plancher chêne) | |
Compatibilité électromagnétique | Dans un champ RF de 3 V/M, précision = précision spécifiée (EN 61326-1:1997) | |
Sécurité | Conforme à la norme ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 et IEC/EN 61010-1 2e édition pour catégorie de mesure IV 600 V (CAT IV) | |
Certifications | CSA selon norme CSA/CAN C22.2 No. 61010.1-04 ; TUV selon norme IEC/EN 61010-1 2e édition | |
Batteries | Quatre piles AA (NEDA 15 A ou IEC LR6) | |
Autonomie | Utilisation du test d’isolation | le vérificateur peut effectuer au moins 1000 tests d’isolation avec des piles alcalines neuves à température ambiante. Il s'agit de contrôles standard de 1 000 V dans 1 MΩ avec un rapport cyclique d'activation de 5 secondes et de désactivation de 25 secondes. |
Mesures de résistance | Le contrôleur peut réaliser au moins 2 500 mesures de résistance de la continuité de masse avec des piles alcalines neuves, à température ambiante. Il s'agit de contrôles standard de 1 Ω avec un rapport cyclique d'activation de 5 secondes et de désactivation de 25 secondes. | |
Dimensions | 5,0 cm H x 10,0 cm l x 20,3 cm L (1,97 x 3,94 x 8,00 pouces) | |
Poids | 550 g (1,2 lb) | |
Niveau IP | IP40 | |
Altitude | Fonctionnement | 2 000 m CAT IV 600 V, 3 000 m CAT III 600 V |
Hors fonctionnement (entreposage) | 12 000 m | |
Capacité de surcharge | 110 % de la gamme | |
Accessoires inclus | Cordons de mesure TL224, sondes de test TP74, pinces PN 1958654 (rouge) et PN 1958646 (noir), étui et sonde avec télécommande |
Le Fluke VT04 est le nouveau modèle le plus puissant de la gamme de thermomètres infrarouges visuels révolutionnaires conçus par Fluke.
