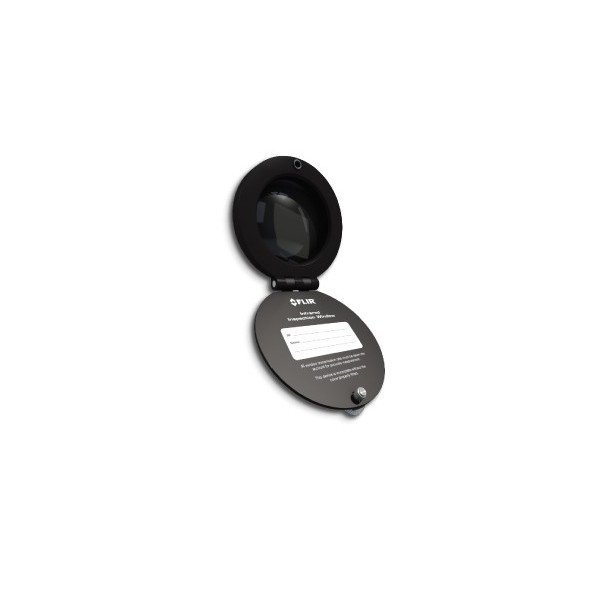

IRW-3C - Hublot d'inspection IR - FLIR

IRW-3C - Hublot d'inspection IR - FLIR

IRW-3C - Hublot d'inspection IR - FLIR

Il est dangereux d'ouvrir les armoires électriques pour effectuer les inspections thermiques et visuelles des composants sous tension, car cela expose l'opérateur au danger d'un arc électrique. Il est maintenant possible d'améliorer la sécurité en interposant un hublot IR FLIR entre ce matériel et l'opérateur, pour mieux le protéger et rendre toute ouverture inutile.

Disponibilité : En cours de réapprovisionnement

Livraison offerte !*

*Nous vous offrons la livraison pour tout achat d'une caméra thermique ou pour une commande supérieur à 380€ HT

IRW-3C

295,00 €

Ajouter au panier

Ajouter à mon devis

Liste de produits dans la même catégorie


  • Télécharger
  • En savoir plus
  • Accessoires
  • Video

En savoir plus



ease-of-use

Facilité d’installation
L'installation des hublots IR FLIR est rapide et sûre. Elle utilise les mêmes raccordements que les conduites traditionnelles.

  • Un trou suffit pour chaque hublot
  • Un écrou annulaire PIRma-Lock™ suffit pour la fixation
  • Utilise des poinçonneurs étasuniens standards pour la réalisation des trous


Fiabilité de PIRma-Lock™
La technologie de verrouillage est utilisée pour la première fois sur un hublot IR.

  • Contient des dents qui assurent le verrouillage à l'intérieur du panneau
  • Drainage automatique des composants métalliques
  • Aucun risque de défaillance causé par un trou de vis



hinged cover.png

Capot articulé d'accès rapide
Une simple molette permet de déverrouiller le capot articulé inamovible du hublot IR.

  • Ouverture facile et instantanée, pour une inspection rapide
  • Prévient les chutes et l’égarement des composants
  • Une étiquette  interne pour une identification permanente du hublot



IR window.png

Hublot IR à cristal large bande
L'optique est maintenue par un cadre robuste en aluminium anodisé, permet une inspection en intérieur ou en extérieur.

  • Transmission des images IR à ondes courtes, moyennes et longues
  • Permet les inspections visuelles et l'utilisation des fonctions Fusion
  • Laisse passer l'éclairage et le pointeur laser



 affordable

Amélioration de la productivité et du retour sur investissement
Réduit de manière significative la durée de l'inspection, pour des évaluations plus efficaces selon les directives NFPA 70E.

  • Nécessite une seule personne au lieu de trois
  • Permet de se passer des EPI encombrants
  • Contribue à réduire la plupart des causes d'arcs électriques



 easy to install

Intégrité FLIR
FLIR certifie ses hublots série IRW à l'aide d'essais complets et offre une garantie à vie.

  • Respecte les normes et prescriptions UL, KEMA et TÜV
  • Résiste aux arcs électriques, aux vibrations et à des taux d'humidité extrêmes
  • Garantie à vie contre les défauts de fabrication



Spécifications particulières



  Hublots IR FLIR 2" - IRW-2C Hublots IR FLIR 3" - IRW-3C Hublots IR FLIR 4" - IRW-4C
Dimensions
Hauteur totale 85,5 mm 107,4 mm 136,5 mm
Largeur totale 73 mm 99 mm 127 mm
Épaisseur totale 25,5 mm 26,86 mm 29,25 mm
Diamètre (nominal) du trou requis 60,3 mm 88,9 mm 114,3 mm
Poinçon Greenlee 76BB 739BB 742BB
Épaisseur maximale recommandée du panneau 3,2 mm 3,2 mm 3,2 mm

Optiques
Diamètre de l'optique 50 mm 75 mm 95 mm
Diamètre de l'ouverture de visualisation 45 mm 69 mm 89 mm
Aire de l'ouverture de visualisation 1590 mm² 3739 mm² 6221 mm²
Température maximale de l'optique 1355,6 °C 1355,6 °C 1355,6 °C

Essais et classification
Résistance à la traction 657 kg 1655 kg 1678 kg

Spécifications générales


Généralités
Classification environnementale NEMA Type 4/12 (extérieur/intérieur)
Gamme de tension électrique Quelconque
Mise à la terre automatique Oui
Température maximale de fonctionnement 260 °C
Matériau du cadre Aluminium anodisé
Matériau du joint Silicone
Matériau des fixations Acier
Compatibilité avec toutes les caméras FLIR Oui
Système d'installation PIRma-Lock Oui
Capot inamovible et fixation permanente Oui
Installation avec un seul trou Oui
Molette et vis de sécurité incluses Oui
Compatibilité IR large bande : ondes courtes, moyennes, longues Oui
Compatibilité avec le spectre de lumière visible Oui
Compatibilité avec les fonctions Fusion et Image dans l'image Oui

Essais et classification
Reconnaissance des composants UL (UL 50V) Oui
UL 50 / Classification environnementale NEMA Type 4/12
Essai d'arc électrique, IEC 62271-200 (KEMA) 5 kV, 63 kA pendant 30 cycles à 60 Hz
Indice de protection, IEC 60529 (TÜV) IP67
Résistance aux vibrations, IEC 60068-2-6 (TÜV) 100 m/s²
Résistance à l'humidité, IEC 60068-2-3 (TÜV) Extrême
Résistance mécanique, ANSI/IEEE C37.20.2 § A3.6 (TÜV) Capot résistant aux impacts et aux charges

Autres
Garantie Garantie à vie contre les défauts de fabrication
